玻璃夾層線

夾層線原理和用途

      夾層玻璃是把兩片玻璃或多片玻璃用有機膠粘合在一起，使玻璃強度增加。當外層玻璃受到沖擊發生破裂時，碎片被膠粘住，只形成輻射狀裂紋，不致因碎片飛散造成人身傷亡事故。它主要用于汽車風擋、船舶、飛機、火車及高層建筑等。

夾層線組成部分    夾層玻璃生產線是加工建筑用玻璃、裝飾玻璃、汽車擋風玻璃和防彈玻璃的必備生產設備。采用模塊化設計主要由自動上片臺、清洗干燥機、 PVB 膠膜鋪攤機、合片定位輸送機、行走吸盤吊架、預壓機、蒸壓釜、下片臺等組成。它主要由自動上片臺、清洗干燥機、 PVB 膠膜鋪攤機、合片定位輸送機、行走吸盤吊架、預壓機、蒸壓釜、下片臺等組成可根據客戶要求實現不同配置的自動化聯機。 可加工玻璃尺寸為3600×2400mm。（并可根據客戶需要尺寸設計）

設備簡介

1、上片臺翻轉臂主驅動采用減速機和帶編碼器采集信號，速度過渡平滑，吸片準確。Ø

2、玻璃清洗機對清洗LOW-E玻璃無劃傷。玻璃表面無污點和水點及水霧。Ø

3、自動預定位機定位準確。Ø

4、自動吸盤吊架自動化程度高，采用伺服機構傳動，定位準確，多片玻璃疊差小于0.5毫米，提升高度達到300毫米。Ø

5、PVB 膠膜鋪攤機：可放置2-8卷膜。放膜收膜電動完成Ø

6、預壓機加熱管采用中波遠紅外輻射管加熱。主加熱段設置風循環系統，確保爐內的溫度更充分更均勻。前后兩對大壓輥采用獨立傳動機構，間隙調節準確，玻璃出片時無沖擊現象。Ø 尾端設有翻轉卸片臺，方便大片及厚片玻璃的下片。

JCX2560型普通夾層玻璃生產線總體特點

1、整線電氣控制：

整線采用PLC集中控制，觸摸屏顯示及操控。設有多層次安全保護，閉環反饋，能及時根據實際工況，自動調控各段速度。整體設計合理、美觀、操作簡便，元器件選用精良。變頻器控制所有傳送電機，確保每段之間的速度平穩過渡，按工藝設定的速度準確無誤運行。

2、清洗干燥機：

配有能清洗鍍膜玻璃和硬LOW-E玻璃的高質量清洗毛刷，玻璃清洗干凈無斑痕。厚度在2.8~25mm之間清洗。上部可整體升高至450mm，便于清洗和維修。

3、合片室：

由取片機和合片機、手控吸盤吊架等組成，人工控制疊片，方便快捷。

4、膠膜攤鋪

膠膜鋪攤機采用電動鋪攤，電動回膜。3卷膠膜平鋪放置，操作方便簡單，膠膜更換快速方便。

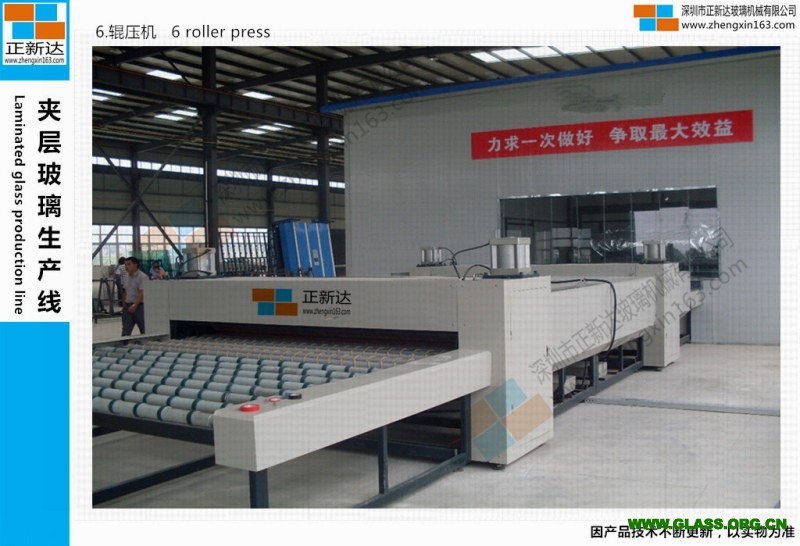

5、玻璃預壓

玻璃輥壓機結構合理，操作簡單，主傳動采用變頻調速，齒輪傳動，采用石英管加熱，各段分區控制。前后兩對大壓滾與加熱部分同步傳動，大壓輥間隙調節采用PLC控制及設置，顯示器顯示和操作，確保兩支大壓輥之間間隙一致。

6、強制對流玻璃蒸壓釜

高壓部分使用強制對流玻璃蒸壓釜，PLC自動控制，人機界面操做，實現安全可靠，高效節能。

（1）采用先進的等距分區加熱、分級冷卻結構，配合強制對流系統，真正做到節能、高效、省時。

（2）先進的PLC控制系統和觸摸屏人機交換使操作更為簡單方便

（3）面對用戶的CPC（合成工藝控制）軟件，使整個工作情況一目了然，軟件包含：工藝控制、數據交換、安全保護、質量控制、報警輸出等。

夾層玻璃的工藝流程

一、玻璃清洗機將玻璃清洗干凈，同時把玻璃烘干

二、升降臺將清洗干凈的玻璃，通過自動傳送臺將第一片玻璃吸到一定高度，待第二片清洗干凈的玻璃，裝好膠片后再與第一片玻璃合成定位

三、自動傳送系統將合完膠片的玻璃，平穩的傳入玻璃預熱、預壓機后，對玻璃進行初步預熱，預壓排氣，初步定型

四、經初步預壓定型的夾膠玻璃，在經高壓釜進行高溫、高壓、恒溫恒壓定型增加夾膠玻璃的穩定性和透明度

五、操作結束后，高壓釜經過冷卻待溫度下降到室溫后，再放出釜內帶壓氣體，使壓力降至常壓（壓力表顯示零），打開高壓釜，取出玻璃。整個加工過程結束。
